Quina és la millor estructura de muntatge per a les plaques solars

Quan invertiu en plaques solars, l’elecció de l’estructura de muntatge adequada és tan crític com seleccionar ells mateixos panells de gran qualitat. El sistema de muntatge "millor" no és una solució única, depèn de la vostra ubicació, tipus de sostre, clima, espai disponible i objectius energètics. Des dels terrats residencials fins a les instal·lacions de terra comercial, cada estructura té avantatges únics que s’ajusten a necessitats específiques. A continuació, desglossem les estructures de muntatge de panells solars més populars, els seus casos d’ús i la manera de triar l’ideal per al vostre projecte.

1. Estructures solars muntades al sostre: l’elecció més comuna per a les residències

Els sistemes muntats al terrat són els propietaris d’habitatges i les petites empreses, ja que aprofiten l’espai de sostre existent sense ocupar terres. Es divideixen en tres subtipus principals, cadascun a diferents materials de sostre:

A. Kits de muntatge del ganxo de teula de rajoles (per a rajoles de ceràmica/formigó/terracota)

Les cobertes de rajoles són habituals en climes càlids (per exemple, regions mediterranes, Califòrnia) i requereixen un muntatge no invasiu per evitar danyar rajoles fràgils.

Com funciona: aquests kits utilitzen ganxos ajustables i resistents a la corrosió (normalment fets amb acer inoxidable SUS 304 o alumini 6061-T5) que llisquen sota les teules, unint-se directament a les basses del sostre. No es necessita cap allunyament de rajoles amb fixadors adhesius o mecànics, i els segelladors impermeables impedeixen fuites.

Beneficis clau:

Conserva la integritat del sostre (crític per a les teulades de rajoles cares).

Resisteix altes velocitats del vent (fins a 60 m/s) i càrregues de neu (1,6 kN/m²) quan es certifiquen (per exemple, CE, AS/NZS 1170,2).

Compatible amb la majoria de tipus de rajoles (ceràmica, formigó, terracota).

Millor per a: cases residencials amb teulades en zones costaneres o d’alta humitat (els ganxos d’acer inoxidable resisteixen a la corrosió d’aigua salada).

B.

Les teulades metàl·liques (comunes en edificis industrials i cases modernes) són lleugeres i duradores, cosa que els fa fàcils de combinar amb les muntures solars.

Com funciona: dominen dos dissenys principals:

Munts de pinça: fixeu-vos directament a les costures de peu o a les crestes corrugades sense perforar, utilitzant pinces de cautxú per evitar que es rasgui el metall.

Les muntures de cargol: per a les teulades metàl·liques més antigues, cargols autònoms amb rentadores de neoprè, creen un segell estanc.

Beneficis clau:

Instal·lació ràpida (2-3 hores per panell, vs . 4 - 5 per a teulades de rajola).

Manteniment baix (el metall resisteix a l’oxidació i les muntures no danyaran el revestiment protector del terrat).

Ideal per a pendents escarpats (les pinces mantenen els panells de manera segura fins i tot a angles de 45 graus).

El millor per a: magatzems comercials, masies o cases amb sostres de metall de costura permanent/corrugat.

C. Munts de sostre pla (per a cobertes comercials/residencials de pendent o plana)

Les teulades planes (per exemple, en edificis d’oficines, apartaments) utilitzen muntatges llastos o penetrants per maximitzar la col·locació del panell.

Com funciona:

Mount Balasted: blocs de formigó gruixuts o pesos plens d'aigua mantenen els panells a la penetració del terrat. Perfecte per a les teulades on es prohibeix la perforació (per exemple, espais comercials llogats).

Mount penetrant: els ancoratges es perfilen a la coberta del terrat (amb intermitent impermeable) per a una estabilitat addicional, ideal per a zones de gran vent.

Beneficis clau:

Els panells es poden inclinar de manera òptima (15-30 graus) per a una màxima exposició al sol (a diferència de les teulades inclinades, fixades a l'angle del sostre).

Escaable per a grans projectes comercials (per exemple, un sostre pla de 10.000 peus quadrats pot allotjar panells 100+).

El millor per a: centres comercials, centres de dades o edificis residencials amb teulades planes en climes moderats.

2. Estructures solars muntades a terra: ideal per a projectes a gran escala i rural

Les muntanyes terrestres són perfectes quan l’espai del sostre és limitat o no disponible (per exemple, cases amb teulades petites, granges o granges solars a escala d’utilitat). Es classifiquen per mobilitat i disseny:

A.

L’opció de terra més simple i rendible, les muntures d’inclinació fixa mantenen panells en un angle permanent (calculat en funció de la latitud-eg, 30 graus per a la latitud de 40 graus).

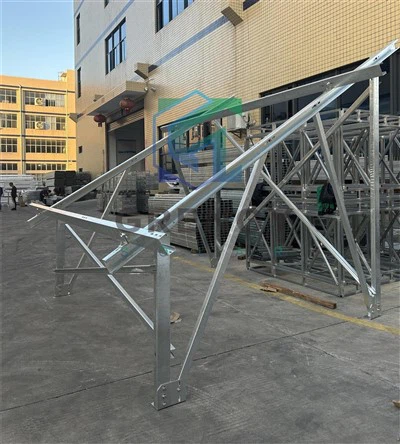

Com funciona: els marcs d’acer o alumini galvanitzats estan ancorats a peu de formigó o conduïts a terra (utilitzant piles d’auger). Els panells estan fixats al marc de les files.

Beneficis clau:

Cost baix per davant (30-50% més barat que els sistemes de seguiment).

Manteniment mínim (sense parts mòbils per reparar).

Durable en temps durs (els marcs es resisteixen a l’oxidació i els peus resisteixen a les gelades).

El millor per a: jardins residencials, petites explotacions o projectes solars comunitaris amb 10-50 panells.

B. Munts de seguiment solar

Els sistemes de rastrejadors ajusten automàticament els angles del panell per seguir el camí del Sol, augmentant la producció d’energia d’un 20-40% en comparació amb els muntatges fixos.

Com funciona:

Trackers d’un sol eix: gireu els panells d’est a occidental, ideals per a zones amb llargs dies d’estiu (per exemple, Arizona, Espanya).

Trackers de doble eix: ajusteu tant a l'est-oest com al nord-sud, maximitzant la producció en regions ennuvolades o d'alta latitud (per exemple, Canadà, Alemanya).

Beneficis clau:

Una major producció d’energia (crítica per a les granges a escala d’utilitat on cada KWh importa).

Future a prova (funciona amb panells d’alta eficiència per maximitzar el ROI).

El millor per a: granges solars a escala d’utilitat (1 MW+), llocs remots fora de xarxa (per exemple, operacions mineres) o zones amb llum solar baixa.

3. Estructures de muntatge especialitzades: per a espais únics

Per a projectes amb espai no tradicional, les muntures especialitzades converteixen les zones infrautilitzades en zones de generació solar:

A. Carport solar/muntanyes de dosser

Aquestes estructures es doblen com a ombra per a cotxes, patis o aparcaments mentre acullen panells solars.

Com funciona: es construeixen marcs d'acer o d'alumini per suportar els panells i el pes de vehicles/vianants. Els panells estan muntats a la part superior, inclinats per a l’exposició al sol.

Beneficis clau:

Doble propòsit (estalvia espai i redueix la calor en els cotxes aparcats).

Popular per a aparcaments comercials (per exemple, Walmart, aeroports) o calçades residencials.

B. Flotant muntanyes solars

Dissenyat per a cossos d’aigua (llacs, embassaments o estanys), les muntures flotants són un canvi de joc per a les regions de la escassetació d’aigua.

Com funciona: les basses de plàstic o metàl·lics flotants subjecten panells per sobre de l’aigua, ancorats a la costa. Els cables corren sota l'aigua per connectar -se a la xarxa.

Beneficis clau:

Els panells refreden (l’aigua baixa les temperatures, augmentant l’eficiència d’un 5-10%).

No utilitza terra (ideal per a zones densament poblades com Singapur o Països Baixos).

Com triar l'estructura de muntatge solar "millor": 5 factors clau

Per seleccionar el sistema adequat, avalueu aquestes variables crítiques:

1. Disponibilitat del sostre/terres

Si teniu un sostre inclinat orientat al sud (ideal per a l’exposició al sol), és millor una muntura de rajola o sostre metàl·lic.

Si l’espai del sostre és limitat, opteu per les muntures de terra (si teniu un pati) o els transports solars.

2. Climat i condicions meteorològiques

Àrees de gran vent (per exemple, Florida, Japó): trieu les muntures de sostre pla penetrants o les muntures mòltes amb peu profund.

Regions de neu pesada (per exemple, Minnesota, Noruega): Tick Hooks o marcs de terra classificats per a càrregues de neu de 2-3 kN/m².

Àrees costaneres: utilitzeu muntatges d’acer inoxidable SUS 316 (resisteix la corrosió d’aigua salada) en lloc d’alumini.

3. Objectius de pressupost i ROI

Baix pressupost: muntatges de terra d’inclinació fixa o kits de teulades de rajola (assequibles a l’alçada, producció d’energia moderada).

Alta prioritat del ROI: rastrejadors de doble eix (un cost més elevat, però un 40% més de valor energètic per a projectes a escala d’utilitat).

4. Reglament i garanties locals

Comproveu els codis de construcció locals (per exemple, el títol 24 de Califòrnia requereix muntatges de foc).

Trieu muntatges amb garanties de 10 a 25 anys (marcatge de vida del panell) per evitar els costos futurs.

5. Accés a la instal·lació

Cobertes escarpades: muntatges de pinça metàl·lica (més fàcils d’instal·lar que els ganxos de rajola).

Àrees remotes: muntatges de terra (sense necessitat d’accés al terrat ni bastides).

Consells d’instal·lació i manteniment per a muntatges de llarga durada

Fins i tot la millor estructura de muntatge falla sense una instal·lació i cura adequades:

Contractar instal·ladors certificats: busqueu professionals amb experiència en el vostre terrat/tipus de terra (per exemple, especialistes en teulades de rajoles).

Inspeccioneu anualment: comproveu si hi ha fixacions soltes, rovell o danys (sobretot després de les tempestes).

Netegeu regularment: traieu les deixalles (fulles, neu) dels panells i les muntures per evitar la tensió de pes.
